מדרגות טרפזיות: כלל מקבילות הקירות

תקנה 3.2.2.22 לתקנות התכנון והבניה (בקשה להיתר, תנאיו ואגרות) תש"ל-1970, התוספת השנייה, מסדירה את הכללים לתכנון מדרגות טרפזיות, וכוללת תיאור מילולי וגרפי של מבנה המדרגות.

מתוך עיון בתקנה הנ"ל ובתרשים שבתקנות, עולה כלל שאינו מובן מאליו, והוא - כי כאשר במהלך מדרגות הצדדים מקבילים, לא מיישמים מדרגות טרפזיות, אלא מדרגות ישרות.

"צדדים מקבילים" - יכולים להיות קירות משני צדי המדרגות, קיר מצד אחד ומעקה/מאחז יד מהצד השני, או מאחזי יד משני הצדדים.

(מעקה - כולל, כמובן, מאחז יד).

הכלל הנ"ל נובע מתרשים מס 3.2.2.22 שבתקנה הנ"ל.

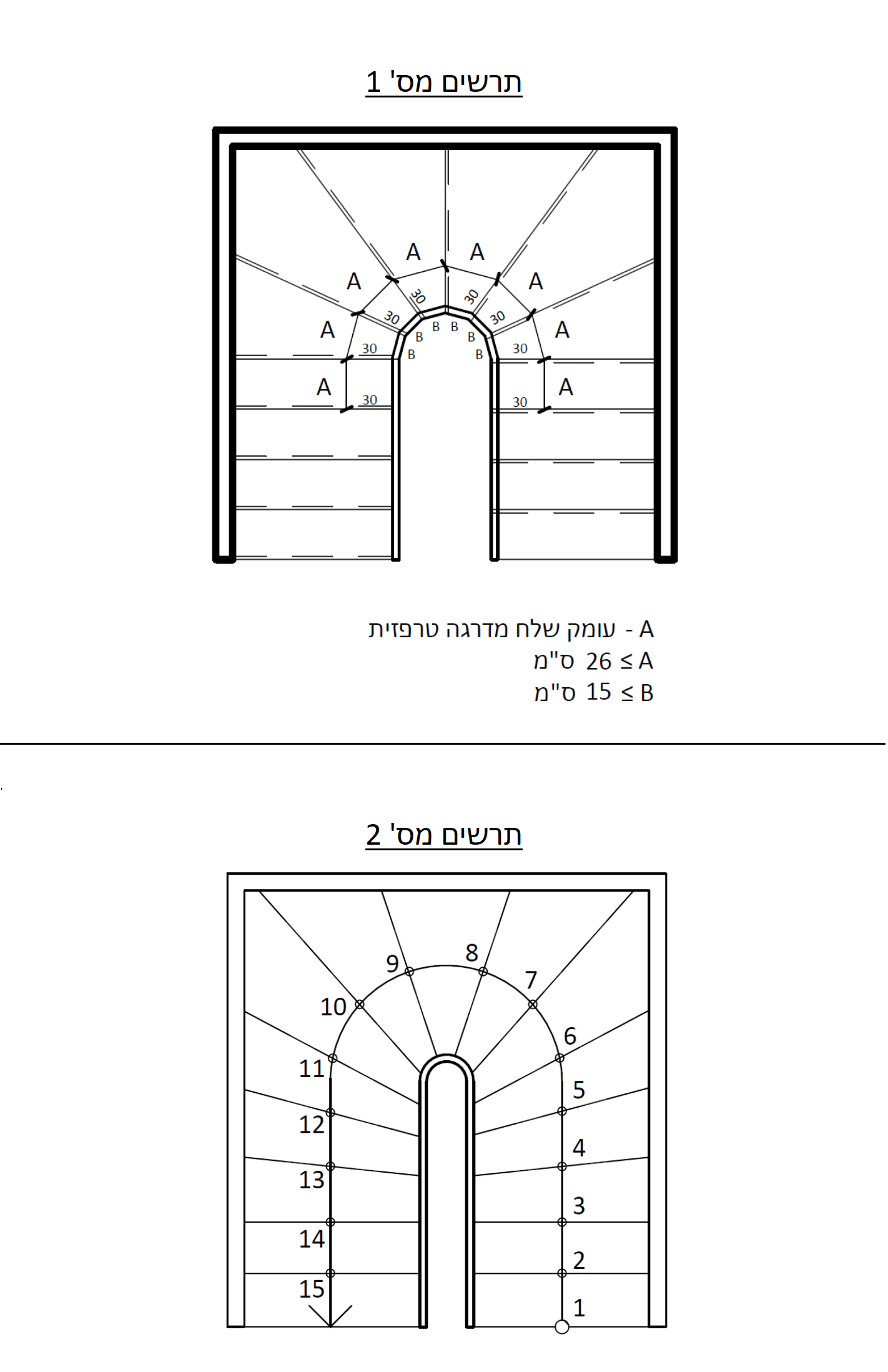

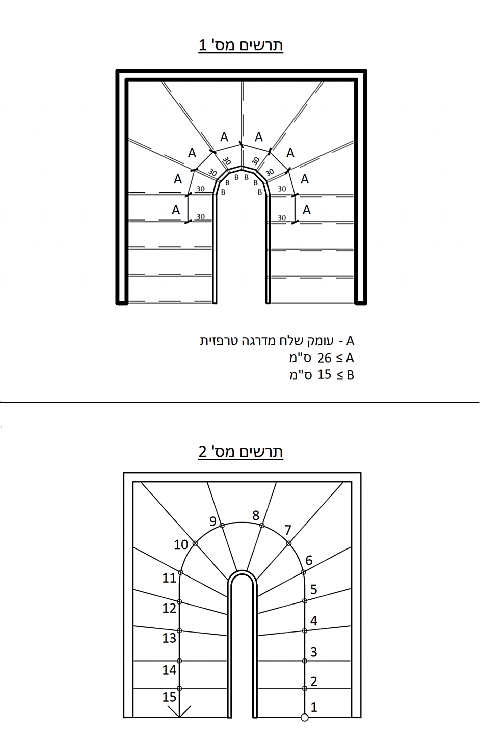

ראה להלן תרשים מסומן 1 (בעיבוד אנלי ג'ריס כפי שמופיע בספר "תכנון כחוק - דירות ומבני ציבור" מאת א' בן עזרא, בהוצאת "בורסי").

עיון בתרשים מראה כי כל עוד הצדדים מקבילים, המדרגות ישרות. רק כשמתחיל העיקול, עוברות המדרגות לטרפזיות.

מדובר בכלל תכנוני, אשר הוא מקשה במידת מה על התכנון, אך ביצועו תורם לבטיחות המשתמש.

כלל זה אינו ברור מאליו, ובמהלך משולב של מדרגות ישרות אשר המשכן באותו המהלך הופך לטרפזיות - אפשרי תכנון אחר, בו המדרגות הטרפזיות קיימות גם כשהצדדים מקבילים, ולהלן דוגמא - ראה לעיל תרשים מסומן 2, המתבסס על שרטוט מהמדריך המקובל בעולם כבסיס לתכנון - נויפרט (Neufert - Fourth Edition) (עיבוד התרשים ע"י אנלי ג'ריס).

מסתבר שמתקין התקנות הישראלי, מציב תנאים יותר נוקשים כשמדובר בנוחות ובטיחות השימוש במדרגות טרפזיות, המשולבות עם מדרגות רגילות.
